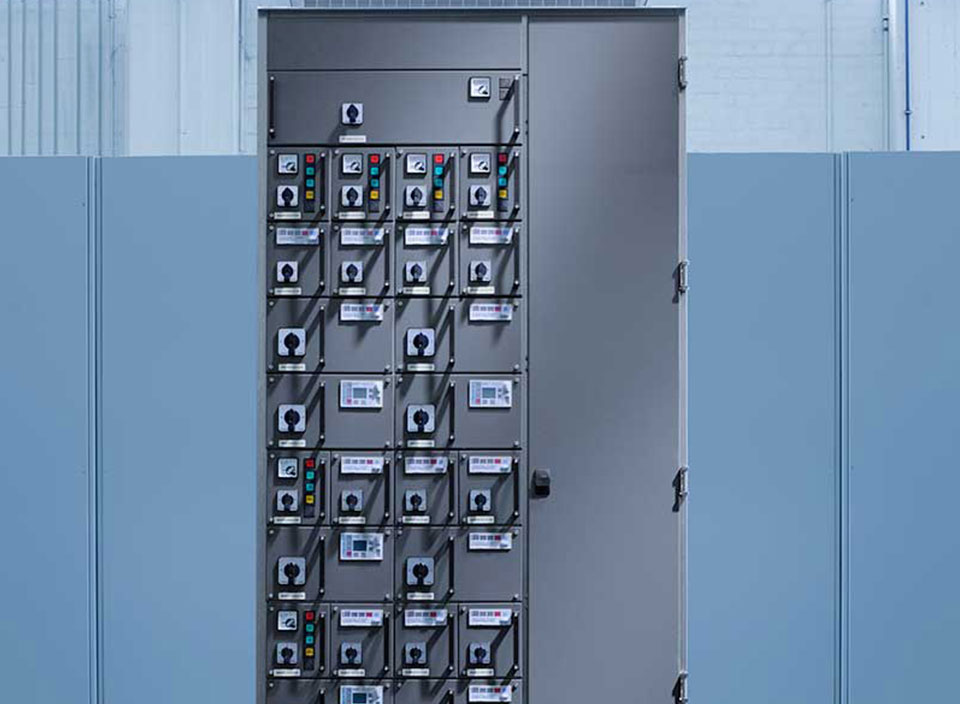

RITTER Einschubschaltfelder Typ MCC 3001
Motor Control Center Einschubschaltfelder mit 11 Modulreihen für maximal 44 Module mit konventioneller oder intelligenter Ausstattung.
- Betriebsspannung 400, 500, 690 V
- Bemessungskurzzeitstromfestigkeit bis 100 kA
- SS-Bemessungsstrom bis 4000 A
- Feldverteilschiene 1600 A
- Metallgekapselt und geschottet bis 1 kV
- Störlichtbogengeprüft
- Schutzart IP31 (IP41 optional)
Aufbau
Im hinteren Teil des Standardgerüstes ist die senkrechte Verteilsammelschiene eingebaut. Eine Zwischenwand mit Halterungen für die Steuerschienen und Kabelhalter trennt den Modulraum vom Kabelraum. Der Modulraum wird durch einsetzbare Modulböden in geschlossene Fächer unterteilt. Am Modulboden sind die Steuersteckverbinder und die Etagenklemmleiste angebracht.
Als Modulabgang ist rückseitig ein Hauptkontakt eingebaut. Für Kleineinschübe wird statt des Modulbodens eine Kassette eingesetzt, die die Zeile in zwei oder vier Fächer unterteilt. Der Kabelanschlussraum ist mit einer separaten Tür verschlossen. Die einzelnen Fächer, der Kabelraum und der Sammelschienenraum sind untereinander so geschottet, dass bei inneren Fehlern Störlichtbögen auf den jeweiligen Raum begrenzt bleiben.
Modulgrößen
- Gr. A bis 11 kW (viertel Zeile)
- Gr. B bis 22 kW (halbe Zeile)
- Gr. 1 bis 55 kW (ganze Zeile)
- Gr. 2 bis 132 kW (zwei Zeilen)
- Gr. 3 bis 250 kW (drei Zeilen)
Die max. Modulanzahl beträgt 44 Stück verteilt auf 11 Zeilen.
Anwendungsbereich
Die Felder kommen zum Beispiel in Industrie- und Kraftwerksanlagen als Motorverteilung zum Einsatz.
Abmessungen
- Breite 1000 mm, optional 1200 mm mit vergrößertem Kabelanschlussraum
- Tiefe 600 mm
- Höhe 2300 mm bei IP31, 2400 mm bei IP41
